Popis

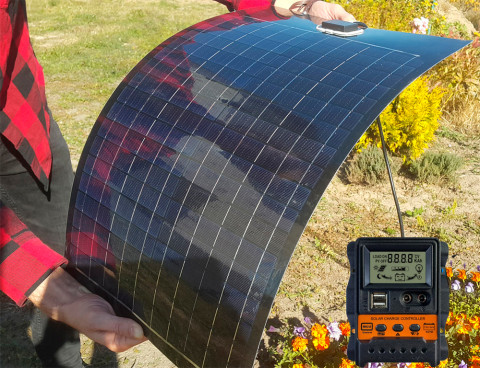

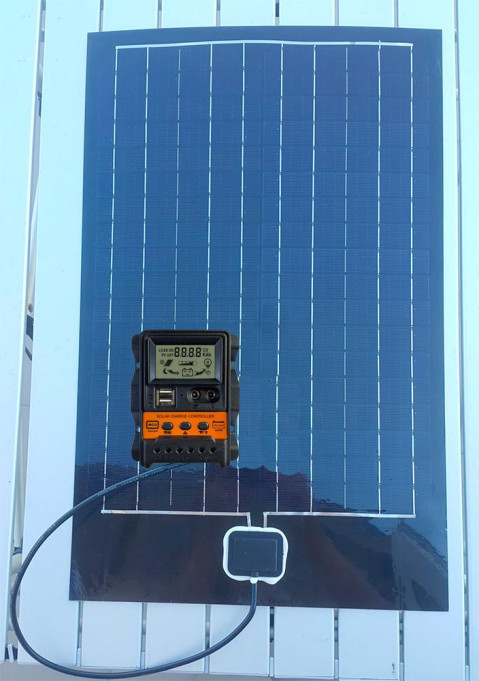

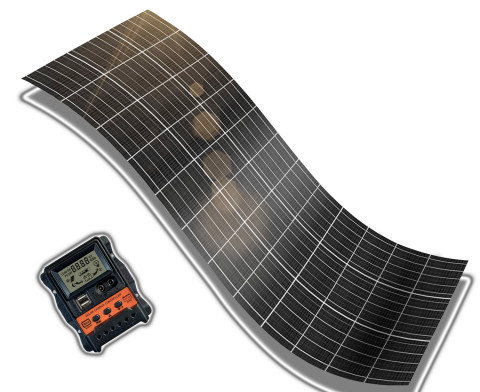

Flexibilní solární panel 20W 18V s 12V PWM regulátorem

K nabíjení 12V baterií slouží sada 20W solárních panelů a PWM regulátoru. Ovladač má 2 5V USB porty.

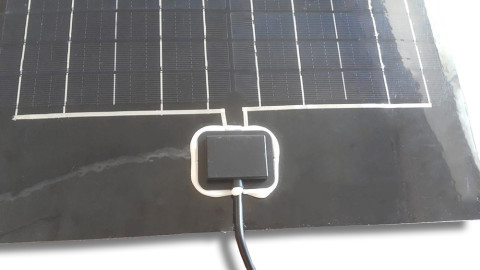

Flexibilní solární panel

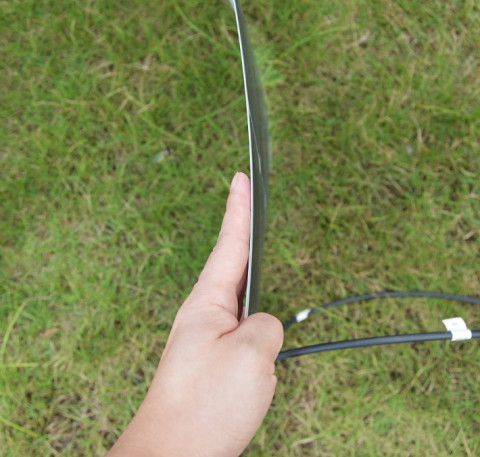

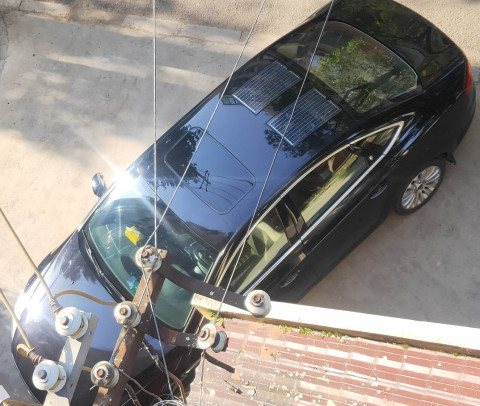

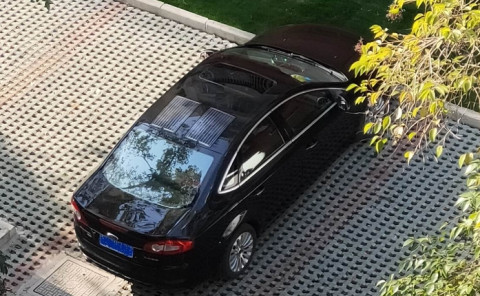

Solární panel je vyroben z pružného plastu a laminován. To umožňuje výrazné ohýbání a kroucení, což umožňuje jeho umístění na nerovném povrchu.

Panel je určen pro výstupní napětí 18V, což je vhodné pro nabíjení 12V baterií. Proto je lepší panel používat společně s 12V regulátorem. Výstupní výkon je 20W. Při maximálním slunečním svitu je nabíjecí proud 1,2A.

Rozměry: 550mm*355mm*2mm.

Panel je citlivý na částečné ztmavení. Doporučuje se osvětlit celých 100 % povrchu panelu.

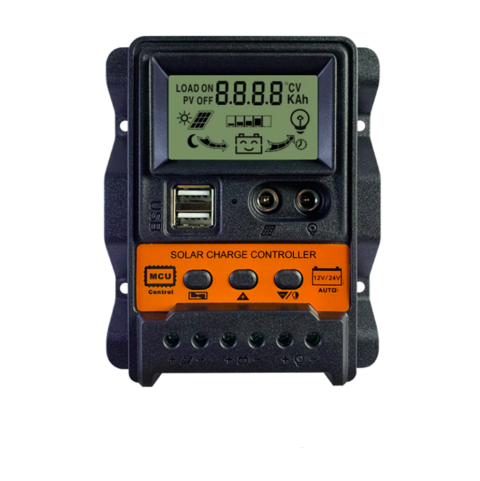

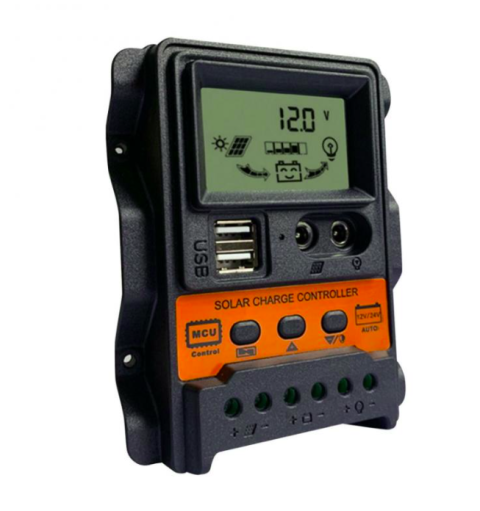

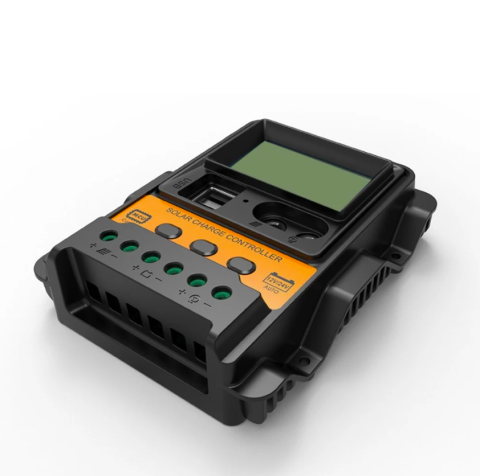

Ovladač

Regulátor využívá pokročilou technologii digitálního ovládání, LCD displej a automatické ovládání. Díky metodě nabíjení baterie pomocí pulzní šířkové modulace (PWM) a unikátní technologii řízení zaručuje regulátor dlouhou životnost baterie.

Náš ovladač má mnoho jedinečných funkcí a snadno se používá.

Vlastnosti:
LCD displej zobrazující grafické symboly
Jednoduché ovládání pomocí tlačítka
Automatická identifikace úrovně napětí v systému
Inteligentní režim PWM nabíjení
Automatická teplotní kompenzace (uživatelská)
Ochrana proti zpětnému vybití baterie
Nastavitelné parametry řízení nabíjení-vybíjení
Nastavitelný režim zatížení
Deaktivace nízkého napětí baterie (LVD)
Ochrana proti zpětnému připojení baterie
Nadproudová ochrana

Specifikace:
Maximální nabíjecí proud 10A
Systémové napětí 12/24V
Maximální vstupní napětí 50V
Typ baterie: olověné baterie (uzavřené, servisované)
Nižší napětí baterie*: 10,7V (nastavitelné: 9V~12,3V)
Nabíjecí napětí obnovené baterie*: 12,6V (nastavitelné: 11V-12,7V)
Napětí plovoucí baterie*: 13,8V (nastavitelné: 12,9~15V)
Ochrana proti přebití*: 15,5V
Ochrana proti zpětnému připojení: Ano
Over Current Protection: Ano, každé dvě minuty se jednou restartuje
Typ nabíjení: PWM (Pulse Width Modulation)
Provozní teplota: -20°C +55°C
Stupeň krytí: IP32
Rozměry: 125*112*34mm
Hmotnost: 200 gr.

* - Napětí pro 24V systém jsou dvojnásobná.
Podmínky měření - při 25 °C

Návod k obsluze regulátoru se solárním panelem je přiložen
